Éifeacht diomailt teasa an tseomra gaile sa stiúir
Is é an fhadhb is mó de stiúir ard-chumhachta ná "teas"
De réir tuarascála tástála Cree XLamp XR-E, is féidir le teocht LED Íochtarach a shaolré agus flosc lonrúil a mhéadú.
Na sonraí de 40mil (1 mm²) sliseanna stiúir
Sliseanna 1W: flosc teasa gar do 100W/CM²
Sliseanna 3W: flosc teasa gar do 300W/CM²
Ón tuarascáil agus na sonraí tástála thuas, is féidir linn a fhios gurb é an fhadhb a bhaineann le teas faoi stiúir róthéamh ard-dlúis teasa (láthair te), seachas flosc teasa iomlán.
Fócas róthéamh ar an láthair te, beidh tionchar aige ar shaolré agus ar shreabhadh lonrúil an stiúir.
Conas fadhb an fhócas teasa a réiteach ar an láthair te? Fuaireamar amach gur féidir le leathadh teasa ardéifeachtúlachta teas a idirleathadh go tapa, rud a sheachnaíonn an teas ó bheith ag díriú ar na spotaí te. Agus is cineál diffuser teasa é an seomra gaile a fhéadfaidh an teas a bhaint go han-tapa. Tá a phrionsabal oibre cosúil leis an bpíopa teasa.
Prionsabal oibre an tseomra gaile

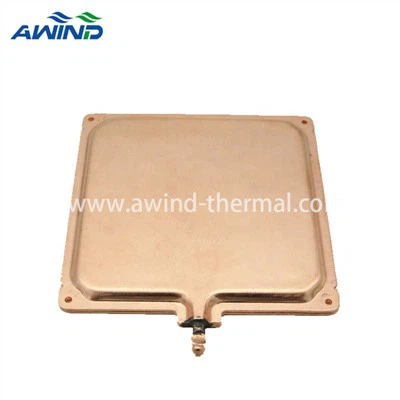

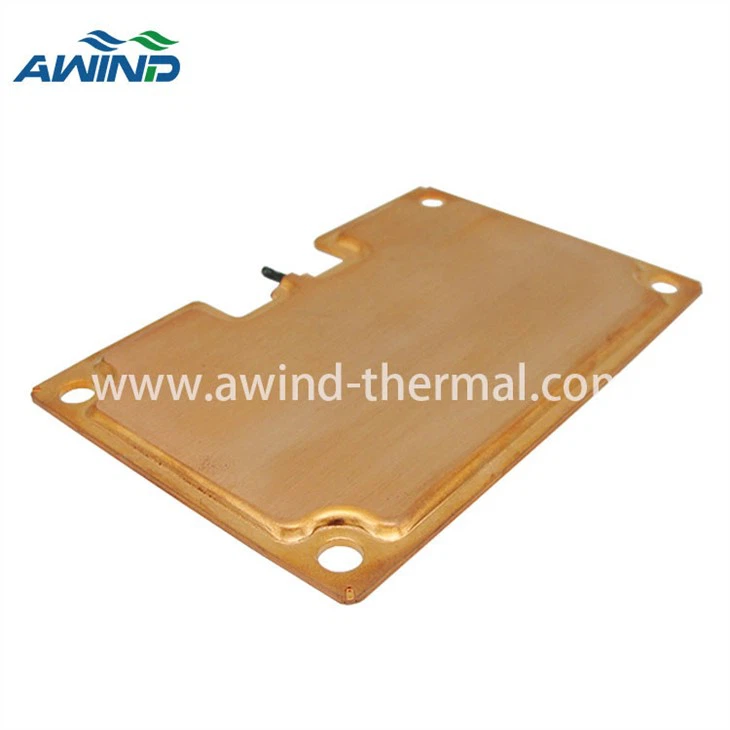

Tá anseomra gaileseomra folúis le struchtúr columnar istigh, déanta as copar de ghnáth.
Nuair a aistrítear an teas ón bhfoinse teasa go dtí an crios galú, tosaíonn an leacht fuaraithe sa seomra a ghalú tar éis é a théamh i dtimpeallacht ísealfholús. Ag an am seo, ionsúnn sé fuinneamh teasa agus leathnaíonn sé go tapa, agus líonann an fuarú sa ghás an seomra iomlán go tapa. Nuair a bheidh an gás ag obair i dteagmháil le limistéar sách fuar, beidh sé comhdhlúite. Scaoiltear an teas a carntar le linn galú le feiniméan an chomhdhlúthaithe, agus cuirfidh an leacht fuaraithe comhdhlúite ar ais chuig an bhfoinse teasa galú trí chainéal ribeach an mhicreastruchtúir, agus déanfar an oibríocht seo arís sa seomra.
De réir phrionsabal oibre an tseomra gaile, tá a fhios againn:
1. Is táirge seolta teasa déthoiseach é an seomra gaile, is féidir go teoiriciúil méid mór teasa a sheoladh i pláta comhréidh déthoiseach.
2. Is féidir an seomra gaile a úsáid le haghaidh modúil soilsithe.
A: Struchtúr geoiméadrach simplí-tá na cruthanna geoiméadracha de ghnáth cearnach agus cruinn
B: Ní furasta an dromchla a dhífhoirmiú - tá lamháltas suas le 0.2 mm ag an seomra gaile.
C: Nuair a bhíonn an heatsink leordhóthanach, beidh níos lú difríochta teochta ann - nuair a scaipeann an heatsink an teas, beidh an t-athrú teochta an-bheag.
D: Ní féidir le seomra gaile ach an fhadhb aistrithe teasa a réiteach, toisc go bhfuil a luas aistrithe teasa an-tapa, ach ní mór dó heatsink alúmanaim a chur leis fós chun an diomailt teasa a bhaint amach.
An Turgnamh Codarsnachta
Turgnamh 1-Cuir an LED ar heatsink alúmanaim, soilsiú ar feadh 10 nóiméad agus ansin sé sé le gaothrán DC ar feadh 5 nóiméad.
(teascán alúmanaim)
Turgnamh 2-Cuir an LED ar sheomra gaile agus teascán alúmanaim, soilsiú ar feadh 10 nóiméad agus ansin buille le gaothrán DC é ar feadh 5 nóiméad.
(Seomra gaile ar an heatsink alúmanaim)
12W stiúir
Torthaí turgnaimh infridhearg 1 (bain úsáid as heatsink alúmanaim amháin)
1-1 : 58 céim ,1-2 : 29 céim ,1-3 : 28.2 céim
Torthaí turgnaimh infridhearg 2 (seomra gaile + heatsink alúmanaim)
2-1 : 55.2 céim ,2-2 : 31.2 céim ,2-3 : 29.2 céim
Achoimre ar an turgnamh:
Tá teocht dhromchla thurgnamh 2 3 chéim níos ísle ná turgnamh 1.
Feabhsaíonn an seomra gaile éifeacht aistrithe teasa an stiúir.
Friotaíocht theirmeach 10W
Torthaí turgnaimh infridhearg 1 (bain úsáid as heatsink alúmanaim amháin)
1-1 : 80.4 céim 1-2 : 57.6 céim 1-3 : 55.5 céim
Torthaí turgnaimh infridhearg 2 (seomra gaile + heatsink alúmanaim)
2-1 : 67.1 céim 2-2 : 57.6 céim 2-3 : 56.2 céim
Achoimre ar an turgnamh:
Bhí teocht dhromchla na sliseanna i dturgnamh 2 níos ísle ná mar a bhí i dturgnamh 1 13.3 céim . Chuir an seomra gaile feabhas ar sheoladh teasa an tslis agus laghdaigh sé an fhriotaíocht theirmeach.
10W friotaíocht teirmeach an toirt
Torthaí turgnaimh infridhearg 1 (bain úsáid as heatsink alúmanaim amháin)
{{0}}: 29.5 céim 1-2 :30.0 céim 1-3 : 30.1 céim
Torthaí turgnaimh infridhearg 2 (seomra gaile + heatsink alúmanaim)
2-1 : 31.5 céim 2-2 :32.2 céim 2-3 : 32.2 céim
Achoimre ar an turgnamh:
Tá turgnamh 2 ag baint úsáide as seomra gaile i bhfad níos fearr ná turgnamh 1 i dtéarmaí teocht an tslis, agus coinníonn sé athrú teochta de 13-15oC chun oibriú ag 1-10 nóiméad. Ciallaíonn sé seo gur féidir le húsáid seomra gaile an friotaíocht teirmeach idir an sliseanna agus an heatsink a laghdú, is féidir leis an teocht teocht acomhal a laghdú faoin gcoinníoll cumhachta-ar céanna.
Conclúid turgnamhach: feabhsaíonn an seomra gaile seoladh teirmeach an sliseanna agus laghdaíonn sé an friotaíocht teirmeach
Conas seomra gaile a chur i bhfeidhm ar stiúir ardchumhachta?
Réiteach A: Déantar sceallóga iomadúla stiúir a shéalú go díreach agus a shuiteáil ar an seomra gaile
Turgnamh comparáide de stiúir ardchumhachta (50W il-sliseanna sádráilte go díreach leis an seomra gaile) agus (il-sliseanna 50W sádráilte go díreach leis an mbord copair)
(il-sliseanna 50W sádráilte go díreach chuig an seomra gaile)
(50W il-sliseanna sádráilte go díreach leis an mbord copair)
Sonraí turgnamhacha
(cainéal 0~3: cainéal teocht an tslis 4~5: teocht heatsink)
Tá teocht sliseanna an tseomra gaile 30 céim níos ísle ná teocht an bhoird chopair
Is féidir le seomra gaile teocht an stiúir a dhéanamh níos ísle. Nuair a úsáidtear an heatsink céanna chun teas a scaipeadh, tá difríocht teochta de thart ar 30 céim.
Is féidir leis an seomra gaile a chinntiú go bhfuil teocht gach sliseanna ar an mbord mar an gcéanna. Má úsáidtear an pláta copair le haghaidh diomailt teasa, beidh teocht an sliseanna lárionad i bhfad níos airde ná na cinn máguaird, rud a chuirfidh isteach ar shaolré an sliseanna.
Buntáistí a bhaineann le sceallóga LED a shádráil go díreach ar an seomra gaile:
1. Laghdaigh teocht acomhal an sliseanna agus leathnaigh saolré an sliseanna
2. Is féidir leis an sliseanna a dhéanamh níos mó fócas, atá níos fearr do dhearadh iomlán an lampa
3. Déan pacáistiú il-sliseanna ard-chumhachta is féidir
Réiteach B: Priontáil an PCB ar an seomra gaile, agus suiteáil an stiúir ar an seomra gaile ag SMT (Surface Mount Technology).
Fréamhshamhail de shraith sliseanna Cree XRE i bhfeidhm ar an seomra gaile
Ag baint úsáide as SMT, sonraí tástála an diomailt teasa idir an seomra gaile agus pláta alúmanaim
Tá diomailt teasa níos aonfhoirmí ag an seomra gaile agus seoladh níos tapúla.
Foirm dhá thástáil, tá a fhios againn go:
Is féidir leis an seomra gaile 170 céim a sheasamh
Níl aon teorainn cruth ag an seomra gaile
Déantar diomailt teasa an tseomra gaile trí phoill ribeach
Tiús an tseomra gaile ar a laghad 3MM
Sáraíonn an seomra gaile MBTF 86,400 uair.
Is féidir leis an seomra gaile níos mó ná 200 turraingí teirmeacha a sheasamh ó -40 céim go dtí 110 céim
