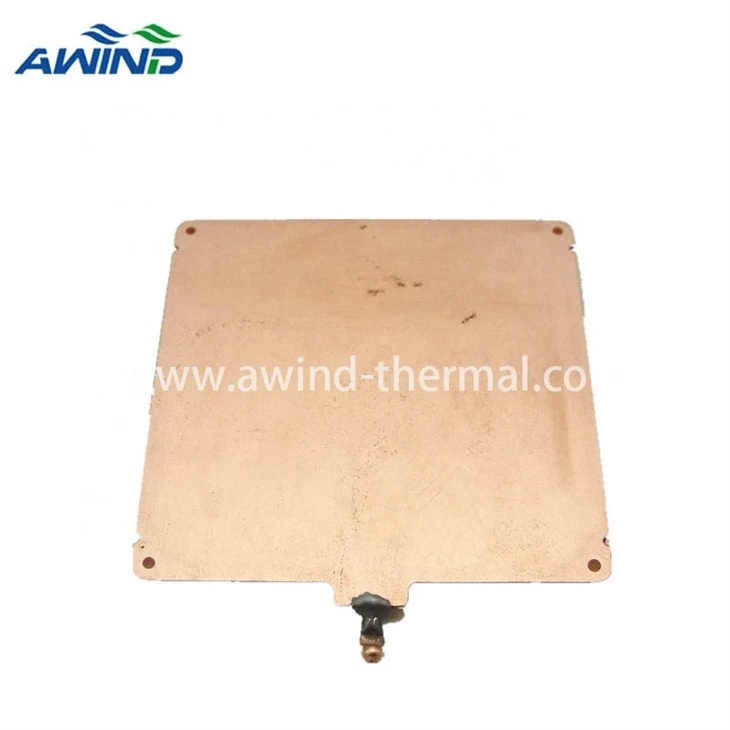

Seomra gaile ( heatsink VC )Is seomra pláta comhréidh ultra tanaí dúnta go hiomlán é comhdhéanta de phláta bun, fráma agus pláta clúdaigh, agus cuirtear struchtúr ar fáil do bhalla istigh an tseomra chun leacht a ionsú.
Úsáideann an heatsink seomra gaile an leacht atá faoi iamh ina seomra féin chun galú agus comhdhlúthú leanúnach, ionas gur féidir leis an teocht a aonchineálú go tapa, ionas gur féidir leis an seomra gaile seoladh teasa tapa agus idirleathadh teasa.
An prionsabal oibre
Nuair a aistrítear an teas ón bhfoinse teasa go dtí an crios galú, tosaíonn an leacht fuaraithe sa seomra a ghalú tar éis é a théamh i dtimpeallacht ísealfholús. Ag an am seo, ionsúnn sé fuinneamh teasa agus leathnaíonn sé go tapa, agus líonann an fuarú sa ghás an seomra iomlán go tapa. Nuair a bheidh an gás ag obair i dteagmháil le limistéar sách fuar, beidh sé comhdhlúite. Scaoiltear an teas a carntar le linn galú le feiniméan an chomhdhlúthaithe, agus cuirfidh an leacht fuaraithe comhdhlúite ar ais chuig an bhfoinse teasa galú trí chainéal ribeach an mhicreastruchtúir, agus déanfar an oibríocht seo arís sa seomra.
Cén fáth a úsáid seomra gaile?
Le méadú ar thomhaltas cumhachta na gcomhpháirteanna leictreonacha ar an margadh, déantar níos mó agus níos mó miniaturized ar an méid séalaithe agus suite. I spás beag, tá an contrártha idir feidhmíocht na gcomhpháirteanna leictreonacha agus an flosc teasa ard a ghineann siad ag éirí níos tromchúisí. Baineann an fhadhb le hiontaofacht agus saolré an trealaimh ghaolmhar.
Mar sin féin, tá spás suiteála níos mó ag teastáil ó lucht leanúna an mhodhanna fuaraithe traidisiúnta agus na bpíopaí teasa mar gheall ar a bhfachtóirí toirte féin, agus tá an lucht leanúna torannach freisin, agus tá cumas teasa sonrach an aeir sách beag. Ag an am céanna, méadóidh suiteáil píopaí teasa iolracha an friotaíocht teirmeach teagmhála freisin. Beidh na fachtóirí sin ina mbacainní ar dhiomailt teasa na gcomhpháirteanna leictreonacha.
Dá bhrí sin, is gá pláta scaipeadh teasa ultra-tanaí a bheith ann atá oiriúnach le haghaidh diomailt teasa comhpháirteanna leictreonacha le dlús flosc teasa ard i spás cúng. Is cineál píopa teasa cothrom é seomra gaile a fhéadfaidh an sreabhadh teasa a bhailítear ar dhromchla an fhoinse teasa a aistriú go tapa agus a idirleathadh go limistéar mór comhdhlúthán, rud a chuireann chun cinn diomailt teasa, ag laghdú an dlús flosc teasa ar dhromchla an chomhpháirte. , agus a oibriú iontaofa a chinntiú.
Comparáid idir seomra gaile agus píopa teasa
Tá prionsabal oibre an tseomra gaile cosúil le píopa teasa. Críochnaítear iad go léir i bhfolús cuas agus seolann siad teas trí ghalú agus trí shreabhadh an leachta.
Is é an difríocht ná cosán aistrithe teasa an phíobáin teasa aon-tríthoiseach, is é an treo aistrithe singil, rud a thuigeann go príomha an t-aistriú teasa aontoiseach ón bhfoinse teasa go dtí an doirteal teasa. Ach, tá cosán aistrithe teasa an tseomra gaile déthoiseach, is féidir an teas a dhéanamh i dtreonna cothrománacha iolracha, agus tá an diomailt teasa níos éifeachtaí.
Ssonraíocht:
Ábhair: | Copar C1100 |
Méid: | 30mm X 30mm ~ 300mm X 300mm |
Tiús: | Os cionn 2.0mm, ag brath ar riachtanais. Is iad na príomhchúinsí ná diomailt teasa, flosc teasa, fórsa luchtaithe, méid VC. |
Maoile: | {{0}}.0003~0.003mm/mm, is féidir é a dhearadh do riachtanais phraiticiúla an chustaiméara |
Flosc Teasa: | 1~300 Watt/cm² |
Sreabhán Oibre: | Uisce íon dí-ghásaithe, tá ocsaigin faoi bhun 10 ppb. |
Fórsa Luchtaithe: | Os cionn 60LB agus is féidir iad a dhearadh le haghaidh riachtanais phraiticiúla an chustaiméara |
Teocht Stórála: | -40 céim ~130 céim |
Teocht Oibriúcháin: | 0 céim ~130 céim |
Teocht Marthanach: | Ó 130 céim ~ 250 céim agus is féidir iad a dhearadh le haghaidh riachtanais phraiticiúla an chustaiméara |
Turraing Teirmeach: | 25 céim ~-40 céim ~ 25 céim ~ 100 céim ~ 25 céim , 250 timthriall. Is féidir riachtanas breise a bhaint amach trí dhearadh aonair |
Saol: | Os cionn 7 mbliana. |
RoHS: | Comhlíonadh RoHS |
Teicníc & Struchtúr
Teicníc Séalaithe:Próiseas teocht ard, brú ard, bhfolús agus gan aon ábhar táthú. Le linn an phróisis nascáil, déanann gráinní ábhartha atheagrú agus déanann siad neart an chomhéadain nasctha a choinneáil mar an gcéanna le hábhar tuismitheora.
Treoshuíomh Domhantarraingt:Níl aon tionchar ar threoshuíomh domhantarraingthe agus tá an fad ón bhfoinse teasa go dtí an taobh seomra gaile laistigh de 200mm.
Meaisínithe Poist:Is féidir le hearraí críochnaithe meaisínithe CNC, scríobadh agus scuabadh a dhéanamh.
Cruth:Bonn ar an bpróiseas stampála chun riachtanais an chustaiméara a chomhlíonadh.
Tacaíocht Inmheánach:Colúin copair, nasctha le pláta barr agus bun.
Struchtúr Wick:Wick mogalra ilchiseal cumaisc nasctha nascáil idirleata, Dearadh Grádaithe Wick.
Poll Smaointe:Trí phoill taobh istigh den seomra gaile atá ar fáil, snáithe an poll tríd ar fáil.
Coisithe:Tá pedestal ilchéimeanna ar fáil.
Cumas & Am Seachadta:
Cumas:200K ríomhaire / Mí
Táirgiúlacht:Níos mó ná 1.5KK ríomhaire long amach. Is iad na húsáideoirí deiridh ná IBM, Sapphire.
Sceideal Samplach:Tar éis an líníocht deimhnithe, críochnaithe i 1 ~ 2 sheachtain.
Sceideal Táirgthe:Tar éis PO a fháil, is féidir an chéad bhaisc a sheoladh amach i 1 mhí.
Feidhmchlár:
Mar gheall ar fhriotaíocht theirmeach íseal, dea-fheidhmíocht teocht aonfhoirmeach agus dlús ard flosc teasa,seomra gailea úsáidtear go forleathan faoi láthair i go leor réimsí, mar shampla táirge TF (freastalaí ard-deireadh, freastalaí, cárta grafaicí, ríomhaire deisce, leabhar nótaí), trealamh Teileachumarsáide / Líonra (trealamh cumarsáide agus teileachumarsáide ard-deireadh, lasc, ródaire), stiúir ardchumhachta, Córas cumhachta IGBT, etc.
