(Is é an pictiúr táirge ár doirteal teasa is déanaí, fáilte romhat teagmháil a dhéanamh linn le haghaidh níos mó)
Píobán teasa
Prionsabal oibre:
Galaíonn deireadh teasa an phíobáin teasa an sreabhach oibre ina ghás, agus sreabhann an gás tríd an bpíopa log go dtí an deireadh fuaraithe. Tar éis an fhuaraithe, comhdhlúthaíonn an gás isteach i leacht, a shúgtar ansin ar ais go dtí an deireadh teasa ag an struchtúr ribeach, ag cruthú timthriall arís agus arís eile chun an súchán a chríochnú. Timthriall teasa-eiseiteirmeach, ionas go mbainfear amach éifeacht aistrithe teasa.
Struchtúir éagsúla píopa teasa:
1. Feadán sintered
2. shintéiriú púdar + groove éadomhain (sintéiriú nua)
3. shintéiriú leath-púdar + groove domhain (píopa ilchodach)
4. Feadán tanaí
Feadán sintered
Tá feadán sintered déanta as feadán réidh + shintéiriú púdar
Úsáideann an feadán sintéaraithe go príomha a struchtúr ribeach inmheánach agus seoltacht ard teirmeach an sreabhach oibre chun teas a scaipeadh.
Dlús dealraitheach:
tagraíonn sé do mhais an phúdair in aghaidh an aonaid toirte nuair a líonadh an púdar go nádúrtha isteach sa choimeádán sonraithe.
Léiríonn sé méid cáithníní an phúdair agus a neamhrialtacht. Dá lú méid na gcáithníní, is amhlaidh is mó a líonadh an púdar agus an púdar, is mó an dlús dealraitheach; is mó an neamhrialtacht, an choimhlint fhrithpháirteach idir an púdar agus an púdar, éasca le "droichead áirse" a fhoirmiú, is lú an dlús dealraitheach.
Is mó an dlús dealraitheach, is mó an méid líonadh púdar, mar sin anois is púdar copair é go bunúsach le dlús íseal dealraitheach.
Léaráid scéimreach de "droichead áirse" faoin micreascóp
shintéiriú púdar + groove éadomhain (sintéiriú nua)
Mar gheall ar thréscaoilteacht ard an groove, is féidir ráta reflow an sreabhach oibre inmheánaigh a luathú, agus déanfaidh an dromchla teagmhála idir an shintéiriú agus an groove uillinn teagmhála, rud a mhéadaíonn an fórsa ribeach inmheánach freisin chun an cuspóir a fheabhsú. feidhmíochta.
Líon na bhfiacla le haghaidh eiteacha éadomhain: D6 80-100 fiacla D8 135 fiacla
Modh tástála:
T 1 < 75 céim
Méid téimh: 20mm × 20mm
Fad téimh: 60mm
T comhthimpeallach=25 3oC T3=57 ± 3 céim
∆T Níos lú ná nó cothrom le 5 chéim (∆T=T2 – T4)
Tá cumhacht píopa teasa sintéaraithe 6mm groove éadomhain + níos airde ná an píopa teasa sintéaraithe
Fad Píobáin Teas=200mm (φ6)
Tá an Píopa Teas Sinter Qmax de 100 Grooves níos airde ná píopa sinter.
Tiús an Phíobáin Teas{{{0}}.0mm (φ6)
shintéiriú leathphúdar + groove domhain (píobán ilchodach)
Comparáid idir trí chineál feadán éagsúla
Comparáid faoin fad céanna, slat lárionad céanna agus coinníollacha tástála cothrománacha: tá feadán ilchodach níos fearr ná sintéaraithe agus sintéaraithe nua, tá sintéaraithe nua níos fearr ná feadán sintéaraithe.

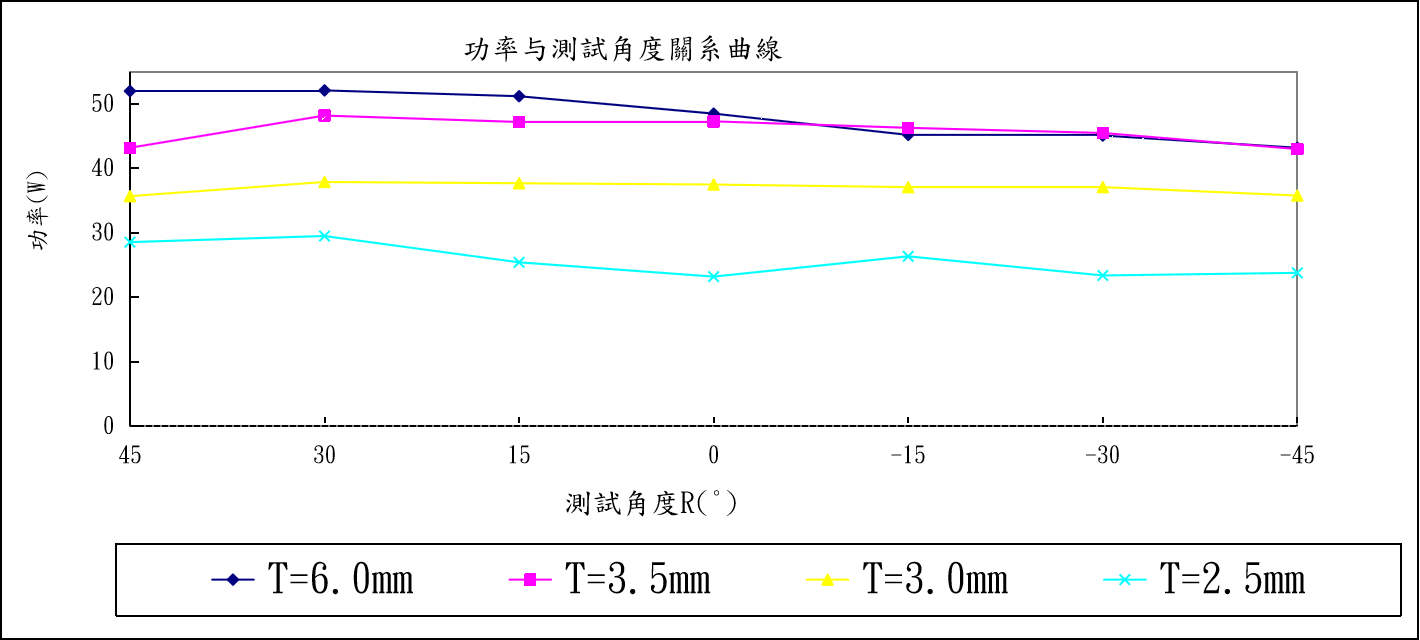

Comparáid tástála de chineálacha éagsúla feadáin agus uillinneacha éagsúla
A. Píobán Groí
B. Tube sintered
C. Feadán nua sintéaraithe
D. Airde ilchodach=40mm
E. Airde ilchodach=60mm
F. Airde Ilchodach=80mm
G. Airde ilchodach=100mm
H. Airde ilchodach=140mm
I. Airde ilchodach=170mm
Is féidir a fheiceáil go n-ardóidh cumhacht uillinn diúltach an phíobáin ilchodach le méadú ar airde líonadh an phúdair, agus laghdaítear an chumhacht cothrománach le méadú ar airde líonadh an phúdair; is é an tástáil uillinn diúltach is fearr ná groove éadomhain + shintéiriú púdar.
Nuair a bhíonn píopa ilchodach líonta púdar go páirteach á dhearadh, ba cheart aird ar leith a thabhairt ar an tástáil uillinn diúltach.
Conas a oibríonn píopaí teasa tanaí
Nuair a bhíonn an teas ionchuir sa chuid galú, déantar an sreabhach oibre sa struchtúr ribeach a théamh agus a ghalú isteach sa ghal uisce agus téann sé isteach sna bealaí gaile ar an dá thaobh, agus ansin téann sé isteach sa chuid comhdhlúthaithe tríd an gcainéal gaile chun teas folaigh agus comhdhlúthán a scaoileadh isteach. leacht, agus téann an leacht trí fhórsa ribeach an chroí lár ribeach. Faoi ghníomhaíocht an ais-sreabhadh go dtí an t-alt galú, rud a fhoirmiú timthriall oibre.
Paraiméadair Rialaithe Píopa Teasa Solúbtha Heatsink
Dáileadh méid na gcáithníní: Go ginearálta, dá gharbh an púdar, dá airde an porosity, is airde an tréscaoilteacht, is mó an ga ribeach éifeachtach (is lú an fórsa ribeach), agus is mó éifeacht an tréscaoilteachta ná an fórsa ribeach níos lú. , agus méadóidh an t-aistriú teasa foriomlán fós.
Méid an tslat lárnach: Baineann méid an tslat lárnach le tiús na ciseal sintéaraithe agus méid an chainéil gaile. Dá lú an cainéal gaile, is lú an méid aistrithe teasa is féidir a tharchur.
Dlús líonadh púdar: Tá baint ag am líonadh difriúil, minicíocht creathadh difriúil agus aimplitiúid meaisín líonadh púdar le porosity, tréscaoilteacht agus an deacracht a bhaineann leis an slat a tharraingt amach.
Fad líonadh púdar: Ní gá an fad líonadh púdar a mheas ach amháin nuair a bhíonn píopa ilchodach á dhéanamh. Má roghnaítear méid an groove i gceart, is é an fad líonadh púdar go ginearálta 2/5 de fhad an phíobáin teasa (is é an bunús atá leis ná go bhfuil sé cothrománach nó feadh domhantarraingthe).
Teocht agus am shintéiriú: 900 ~ 1030 céim, 9 h. Nuair nach leor neart na ciseal sintéaraithe, is féidir an teocht shintéirithe a mhéadú nó an t-am shintéirithe a mhéadú, agus laghdófar an porosity coibhneasta.
Laghdú teochta agus am: Tá an laghdú agus an teocht annealing os cionn 550 céim, agus baintear an ciseal ocsaíd chun hidrophilicity an struchtúir ribeach a mhéadú agus deireadh a chur leis an strus próiseála inmheánach.
Toirt uisce a líonadh: Go ginearálta, is é an méid uisce líonta is fearr ná 110% ~ 115%, ach i gcásanna áirithe, mar shampla an cás inar gá friotaíocht teirmeach ingearach agus cothrománach a mheas, d'fhéadfadh go mbeadh an méid uisce líonta 80 ~ 90 %. Is é an méid líonadh an mionchoigeartú deiridh ar dhearadh an phíobáin teasa, agus is é an struchtúr ribeach an príomhfhachtóir a chinneann an fheidhmíocht.
